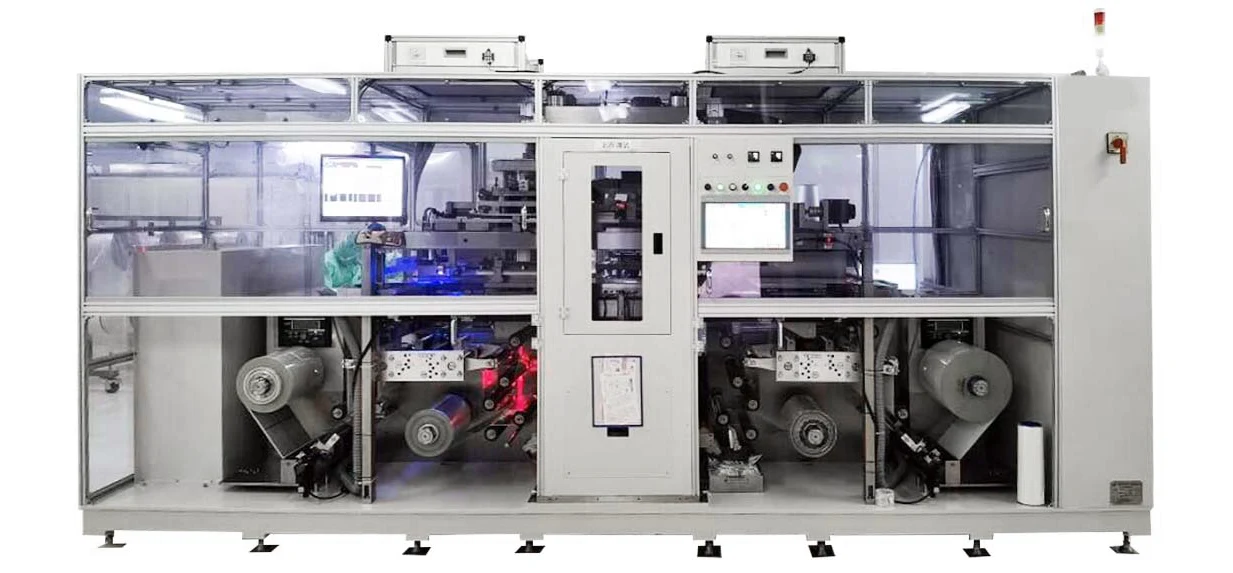

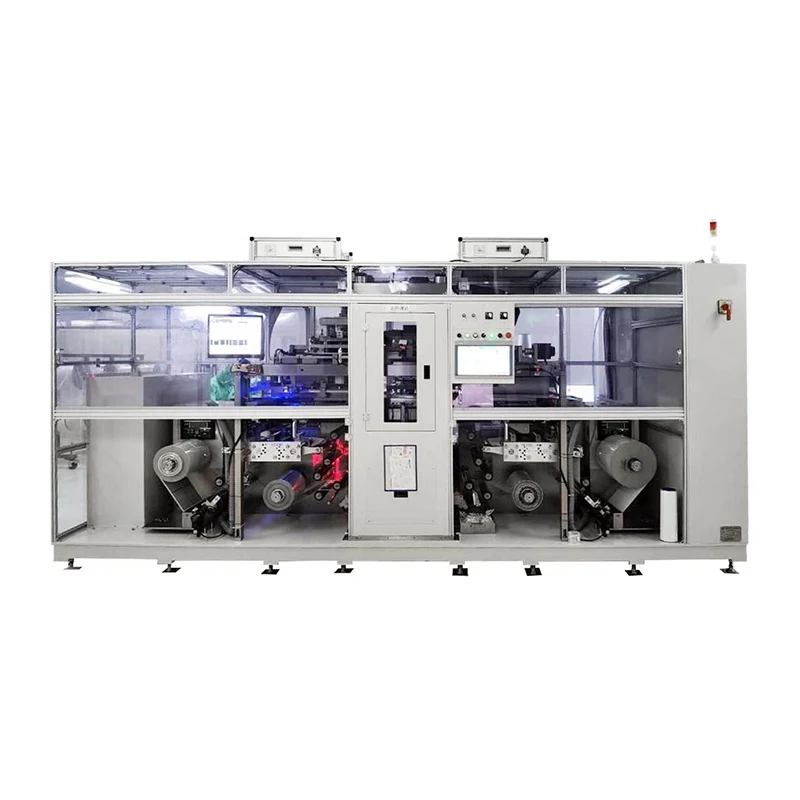

Automatisk LTCC -stablingsmaskine

Lamineringsmaskinen bruges til at skære den tomme film af den rullede keramiske film og den trykte keramiske film i firkantede stykker og derefter gribe og justere dem med en mekanisk arm. Derefter lamineres og undertrykkes de i henhold til SET -programmet til dannelse af en blok med den interne struktur af MCC.

Arbejdsprincippet er at installere den tomme keramiske filmrulle på den rigtige rulleposition af lamineringsmaskinen; Efter udskrivning installeres den keramiske filmrulle i venstre rulleposition af lamineringsmaskinen; Derefter indstilles programmet i henhold til proceskravene, og den skrælende robotarm griber forskellige film. Efter automatisk justering er filmene stablet og tryk. Endelig tager robotarmen de stablede blokke ud og sætter dem i den modtagende bakke.

Overordnede dimensioner af maskinen: Vært 4350 mm (L) x1600mm (W) x2500mm (H).

Yisenrong Automatic LTCC -stablingsmaskine består af et rack, en elektrodeside -rulleoverførselsmekanisme, en elektrodeside -rulleoverførselsmekanisme, en elektrodeside, der skræller arbejdsbordet, en dækningsside -skrælning af arbejdsbord, en filmhåndteringsmanipulator og justeringsmekanisme, en trykmekanisme, en materiel modtagende manipulator og et elektrisk system. Bunden af ​​stativet svejses med stålsektioner, hvilket sikrer udstyrets stabilitet og nøjagtighed. Andre områder er designet med profilrammer og gennemsigtige PVC -materialer til lukning, hvilket gør det indre synlige og lette at betjene.

Brugsbetingelser

Tryklufttryk 0,5-0,7MPa

Trykluftstrømningshastighed 200l/min

Strømforsyning AC 380V+10% 50Hz

Maksimal effekt på 30 kW

Temperatur 20-30 ℃

Fugtighed 60 ± 10%

Sikkerhedsforholdsregler for drift af mekanisk udstyr: ‌

A. Bær korrekt beskyttelsesudstyr.‌

‌B. Gennemføre udstyrsikkerhedsinspektioner.‌

‌C. Følg driftsprocedurer og risikobegrænsningsforanstaltninger: ‌

Rør ikke ved bevægelige dele (f.eks. Skærer, remskivehjul) med hænder.

Juster ikke, måler eller rent affald med hånden under drift.

For multi-personers samarbejdsoperationer skal du afklare opdeling af ansvar for at undgå utilsigtet aktivering af kontrolenheder.

D. Udstyrsvedligeholdelse og beredskab: ‌

Udfør regelmæssig vedligeholdelse og vedligeholdelse.

Rent udstyr efter brug; Undersøg slidte dele (f.eks. Skærere, lejer), og udskift dem hurtigt.

Test sikkerhedsanordninger (f.eks. Beskyttende covers, nødstopafbrydere); Uautoriseret fjernelse er forbudt.

E. Nødrespons: ‌

I tilfælde af pludselig funktionsfejl eller ulykke, afskærer straks strømmen og rapporterer om hændelsen; Forsøg ikke at reparere udstyr, mens det kører.

Leveringsperiode: 90 dage.
