Automatisk MLCC stablemaskine

Anvendelse:

Lamineringsmaskinen bruges til at skære den tomme film af den rullede keramiske film og den trykte keramiske film i firkantede stykker og derefter gribe og justere dem med en mekanisk arm. Derefter lamineres de og sættes under tryk i henhold til det indstillede program for at danne en blok med den interne struktur af MLCC.

Arbejdsprincippet er at installere den tomme keramiske filmrulle på den rigtige udrulningsposition på lamineringsmaskinen; Efter udskrivning installeres den keramiske filmrulle i venstre udrulningsposition på lamineringsmaskinen; Derefter indstilles programmet i henhold til proceskravene, og den afskalningsrobotarm griber forskellige film. Efter automatisk justering stables filmene og sættes under tryk. Til sidst tager robotarmen de stablede blokke ud og lægger dem i modtagebakken.

Maskinens overordnede mål: Host 4350mm (L) x1600mm (b) x2500mm (H).

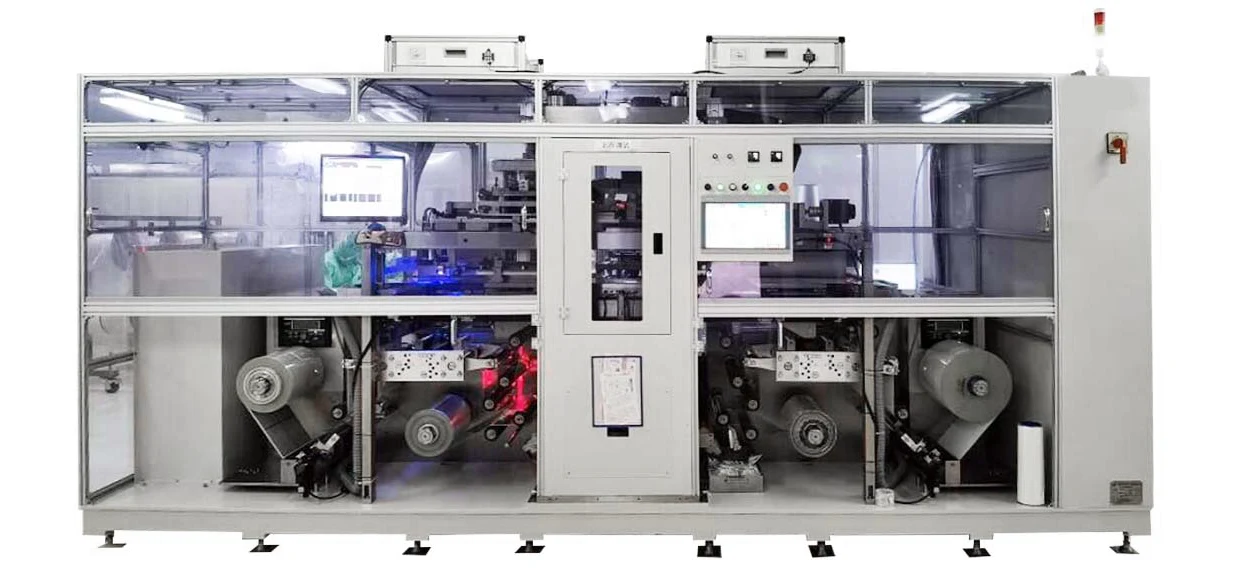

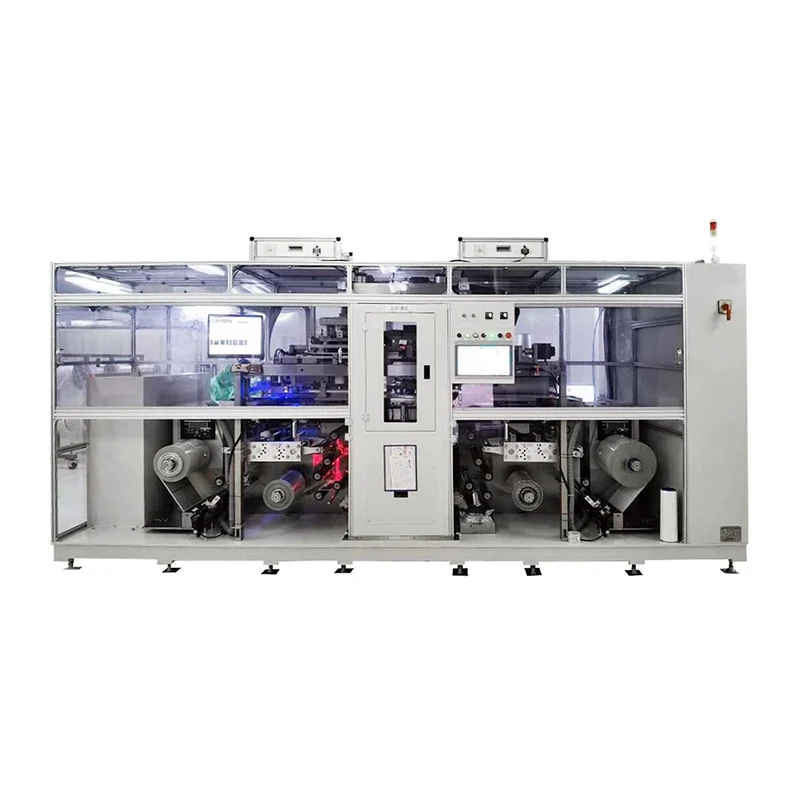

YISENRONG Automatisk MLCC stablemaskine består af et stativ, en elektrodesiderulleoverføringsmekanisme, en elektrodesiderulleoverføringsmekanisme, et elektrodesideskrælningsarbejdsbord, et dæksideskrælningsbord, en filmhåndteringsmanipulator og -justeringsmekanisme, en trykmekanisme, en materialemodtagende manipulator og et elektrisk system. Bunden af ​​stativet er svejset med stålsektioner, hvilket sikrer udstyrets stabilitet og nøjagtighed. Andre områder er designet med profilrammer og transparente PVC-materialer til lukning, hvilket gør interiøret synligt og nemt at betjene.

Brugsbetingelser

Tryklufttryk 0,5-0,7MPa

Trykluftstrøm 200L/Min

Strømforsyning AC 380V+10% 50Hz

Maksimal effekt på 30 kW

Temperatur 20-30 ℃

Luftfugtighed 60 ± 10 %

Sikkerhedsforanstaltninger for drift af mekanisk udstyr:‌

A. Bær ordentligt beskyttelsesudstyr.‌

B. Udfør sikkerhedsinspektioner af udstyr.‌

C. Følg driftsprocedurer og risikobegrænsende foranstaltninger:‌

Rør ikke ved bevægelige dele (f.eks. fræsere, remskiver) med hænderne.

Juster, mål eller rengør ikke snavs i hånden under drift.

For flerpersoners samarbejdsoperationer, afklar ansvarsfordelingen for at undgå utilsigtet aktivering af kontrolenheder.

D. Vedligeholdelse af udstyr og nødberedskab:‌

Udfør regelmæssig vedligeholdelse og vedligeholdelse.

Rengør udstyr efter brug; efterse slidte dele (f.eks. fræsere, lejer) og udskift dem omgående.

Test jævnligt sikkerhedsanordninger (f.eks. beskyttelsesdæksler, nødstopkontakter); uautoriseret fjernelse er forbudt.

E. Nødberedskab:‌

I tilfælde af pludselige fejlfunktioner eller ulykker skal du straks afbryde strømmen og rapportere hændelsen; Forsøg ikke at reparere udstyr, mens det kører.

Leveringsperiode: 90 dage.
