Multilags keramiske teknologier: MLCC, LTCC og HTCC‌ ‌ (tekniske specifikationer, fremstillingsprocesser og applikationer)

1. Oversigt over flerlags keramiske teknologier‌

Multilag keramiske teknologier er grundlæggende for moderne elektronikfremstilling. Tre primære varianter dominerer feltet:

· ‌Mlcc‌ (flerlags keramisk kondensator)

· ‌LTCC‌ (lavtemperatur-mofireret keramik)

· ‌Htcc‌ (high-temperatur cofired keramik)

Deres sondringer ligger i ‌materialet Selection‌, ‌intering temperaturer‌, ‌ Processdetaljer‌ og ‌ -ansøgningsscenarier‌.




‌2. Tekniske specifikationer sammenligning‌

‌Parameter‌

MLCC

‌Ltcc‌

‌Htcc‌

‌Dielektrisk materiale‌

Barium titanat (Batio₃), Tio₂, Cazro₃

Glas-keramisk, keramisk glaskomposit

Al₂o₃, Aln, Zro₂

‌Metale elektroder‌

Dag/cu/AG/PD-AG (intern); AG (Terinals)

AG/AU/CU/PD-AG (lavt smeltende legeringer)

W/mo/mn (højsmeltende metaller)

‌Intering temp.‌

1100–1350 ° C.

800–950 ° C.

1600–1800 ° C.

‌Key -produkter‌

Kondensatorer

Filtre, duplexere, RF -substrater, antenner

Keramiske underlag, strømmoduler, sensorer

‌ Anvendelser‌

Forbrugerelektronik, bilindustrien, telekom

RF/mikrobølgeforløb, 5G -moduler

Luftfart, elektronik med høj effekt

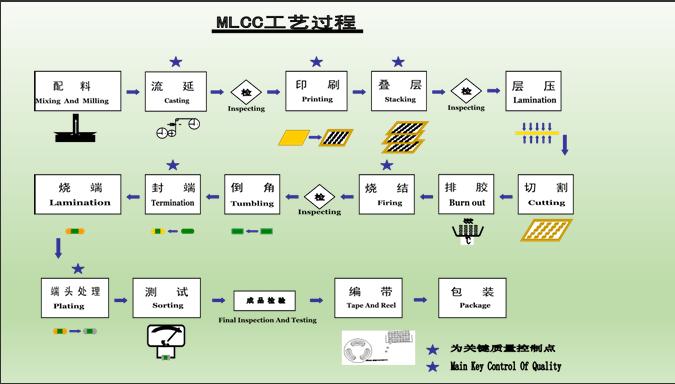

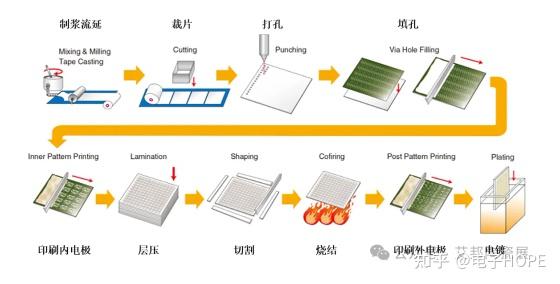

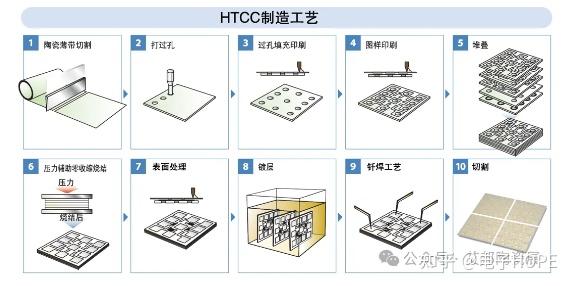

‌3. Fremstillingsprocesstrøm‌

‌Shared kerne trin‌:

1. ‌Tape Casting‌: Formning af grønne keramiske ark (tykkelse: 10–100μm).

2. ‌Screen -udskrivning‌: Indsættelse af elektrodemønstre (f.eks. AG -pasta til LTCC, Ni for MLCC).

3. ‌laminering‌: Stabling af lag under tryk (20–50 MPa).

4. ‌intering‌: Fyring i kontrollerede atmosfærer (N₂/H₂ for MLCC, luft til LTCC/HTCC).

5. ‌Termination‌: Anvendelse af eksterne elektroder (f.eks. AG -plettering til MLCC).


‌Kritiske forskelle‌:

· ‌Via boring‌: LTCC/HTCC kræver laserborede vias til lodrette sammenkoblinger; MLCC springer over dette trin.

· ‌Intering atmosfære‌:


  • MLCC: Reduktion af atmosfære (for at forhindre Ni/Cu -oxidation).
  • LTCC/HTCC: luft eller inert gas (kompatibel med ædelmetalelektroder).


· ‌Layer count‌:


  • MLCC: Op til 1000+ lag (til design med høj kapacitans).
  • LTCC/HTCC: Typisk 10-50 lag (optimeret til RF/strømpræstation).




‌4. Performance Trade-Offs‌

‌Metric‌

MLCC

‌Ltcc‌

‌Htcc‌

‌ Kapacitansdensitet‌

100 μf/cm³ (X7R-klasse)

N/A (ikke-kapacitivt fokus)

N/a

‌Thermal ledningsevne‌

3–5 w/m · k

2–3 w/m · k

20–30 W/M · K (Aln-baseret)

‌CTE MATCHING‌

Dårlig (vs. si)

Moderat

Fremragende (Al₂o₃ ≈ 7 ppm/° C)

‌ Højfrekvent tab‌

Tan Δ <2% (ved 1 MHz)

Lavt indsættelsestab (<0,5 dB @ 10 GHz)

Stabile op til tHz -frekvenser



‌5. Nye innovationer‌

· ‌Ultra-High Layer MLCC‌: TDK's 0,4 μm-lag-teknologi opnår 220μF i 0402 pakker.

· ‌3D LTCC -integration‌: Kyocera's indlejrede passiver reducerer RF -modulstørrelse med 60%.

· ‌HTCC for ekstreme miljøer‌: Coorsteks Aln -underlag modstår 1000 ° C i rumfartssensorer.



‌ Konklusion‌:MLCC-, LTCC- og HTCC -teknologier imødekommer forskellige behov på tværs af elektronikspektret. MLCC dominerer miniaturiserede passive komponenter, LTCC muliggør kompakte RF-systemer, mens HTCC udmærker sig i barsh-miljøapplikationer. Procesoptimeringer - fra materialevidenskab til via arkitektur - drive deres fortsatte udvikling i 5G, EV'er og avancerede rumfartssystemer.
